板子上有两颗大芯片。一颗 Zynq UltraScale+ RFSoC 跑 Linux，统管全局；旁边一颗 Kintex UltraScale，中间是一条高速串行链路。上一篇里，第二颗芯片成了第一颗的扩展仓：一处放逻辑去跑的地方， 外加一块跨链路够得着的内存。
还有一根线挡在那里。FPGA 的逻辑存在易失性存储里，一断电就全忘光。要重新灌回去，每一次都得从工作站 接一根编程线过来。链路很快，算力也挂上了，可板子上还吊着一根线。
这一篇讲怎么把这根线拿掉：固件走数据用的那条链路发过去，写进目标芯片旁边的存储芯片，再让目标自己从 里面重启。动手的活由 AI 在 Python2Verilog 框架下完成，我在几个节点上给方向，外加亲手拨了一下开关。
为什么显而易见的那条路走不通
往 FPGA 里灌逻辑，从来都是两条路。一条是把固件直接推进片内的配置存储器，立刻生效，但那是块易失性 存储，下次断电就没了。另一条是写进 FPGA 旁边的闪存芯片，芯片每次上电自己去读。调试阶段一直走第一条， 靠那根线。
第一条路搬不上链路，这个理由值得停一秒：写配置存储器会把整颗芯片重写一遍，而承载链路的逻辑就在这颗 芯片里。传到一半，负责传输的那个东西自己就不存在了。先烧闪存再重启，是远程更新的标准做法，我们做的 就是这一条。
藏在数据流里的一条烧写通道
第二颗 FPGA 旁边的闪存有 64 兆字节，接在专用的配置引脚上。这组引脚有个让整件事变便宜的性质：设计跑 起来之后，还能通过片内的一个接口继续访问它们，所以这颗闪存不占用任何普通引脚。

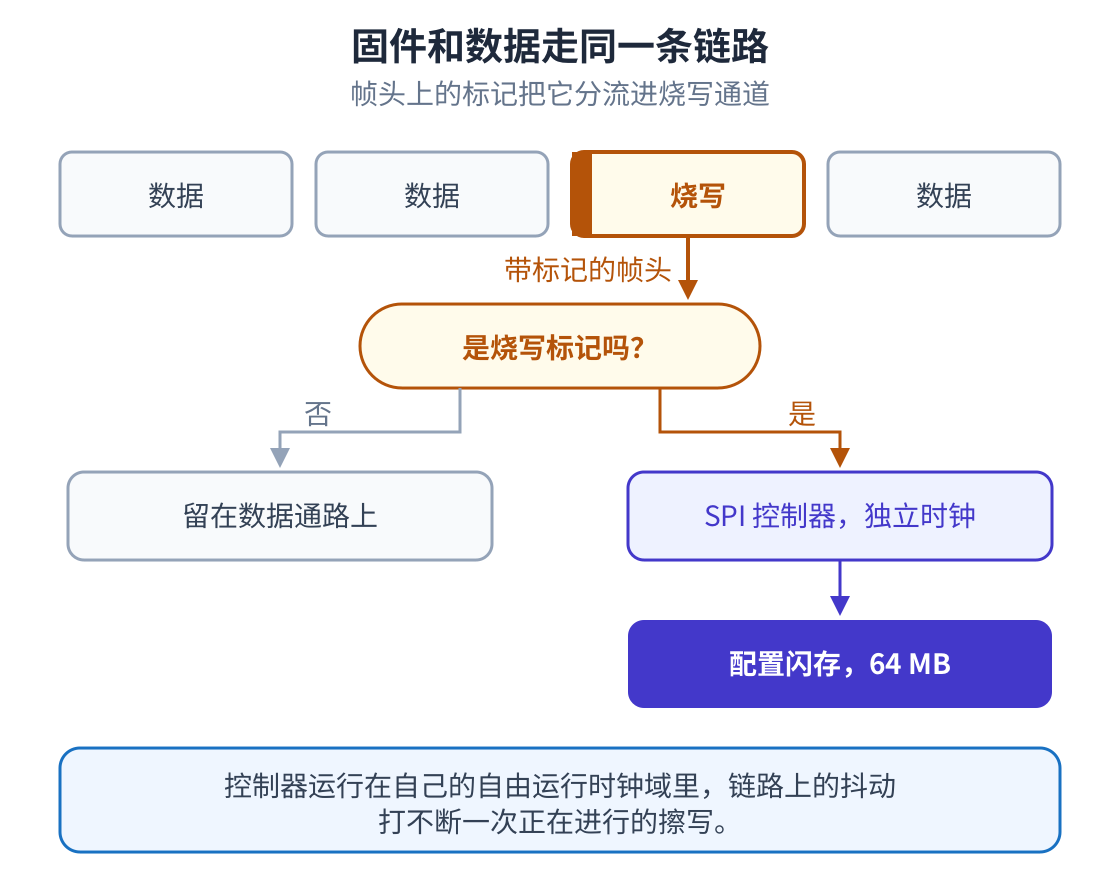

于是链路协议里多了一类帧。帧头带标记的，分流进烧写通道；其余照旧当数据通过，不受影响。标记后面是一个 控制器，用自己的自由运行时钟去驱动闪存。这一点比听上去要紧：擦除一个扇区花的时间远长于链路上的一次 抖动，而一个用链路时钟计时的控制器，会把擦到一半的操作丢在那里。批量操作一次往返搬 128 千字节。
闪存的命令集特意留在主机侧。FPGA 上的逻辑不认识任何厂商操作码，它只负责搬字节，这意味着换一块板子、 换一颗闪存，同一条通道照样能用，硬件一行都不用改。
真机上三步验收。走链路读回的器件识别码，与原理图上印的那颗型号完全对应。高地址上的单扇区试验擦除、 写入、回读、再擦除，逐字节精确。然后是整份：8.56 兆字节写到零地址，回读用了 165 秒，没有一个字节不符。
写路径通了。闪存里躺着一份完整固件。剩下的，只差让芯片上电时去读它。
启动测试说不，寄存器什么也没说
FPGA 上电去哪里找固件，由封装上三个模式引脚决定。原理图上印着默认值，而这个默认值就是从闪存启动。 于是我们发了一条按模式引脚重新配置的命令，芯片直接黑掉了，什么也没加载。
下一步顺理成章：读配置状态寄存器。它说模式引脚是 000，那不是从闪存启动。它还说配置从未完成，而这个 设计当时明明在运行，还在通过链路回我们的消息。
后面这条读数才是有意思的地方。一个自相矛盾的寄存器不是弱证据，而是根本不算证据。既然产生这份回读的 通路本身就是坏的，它对模式引脚的说法同样信不得。上一篇的教训在这里再次生效：记录会骗人，行为不会。 重新配置的那次尝试，早就给出了诚实的答案。
那就回图纸，还是上次那套办法：把原理图按几何关系解析出来，抠出电路的那个角落。三个模式引脚全接在一个 四位拨码开关上，而图纸角落里印的那个默认值，装配时根本没拨到位。我们想要的设置和现状恰好只差一位， 所以只需要拨动一个位置。哪个方向算“开”都无所谓，反正拨一下就是取反。
怎么证明它跑的是哪一份
开关拨完，芯片自己完成了配置。可是“配置完成”是很弱的说法：它区分不了芯片加载的是闪存里那份，还是 之前线缆留下的旧固件。

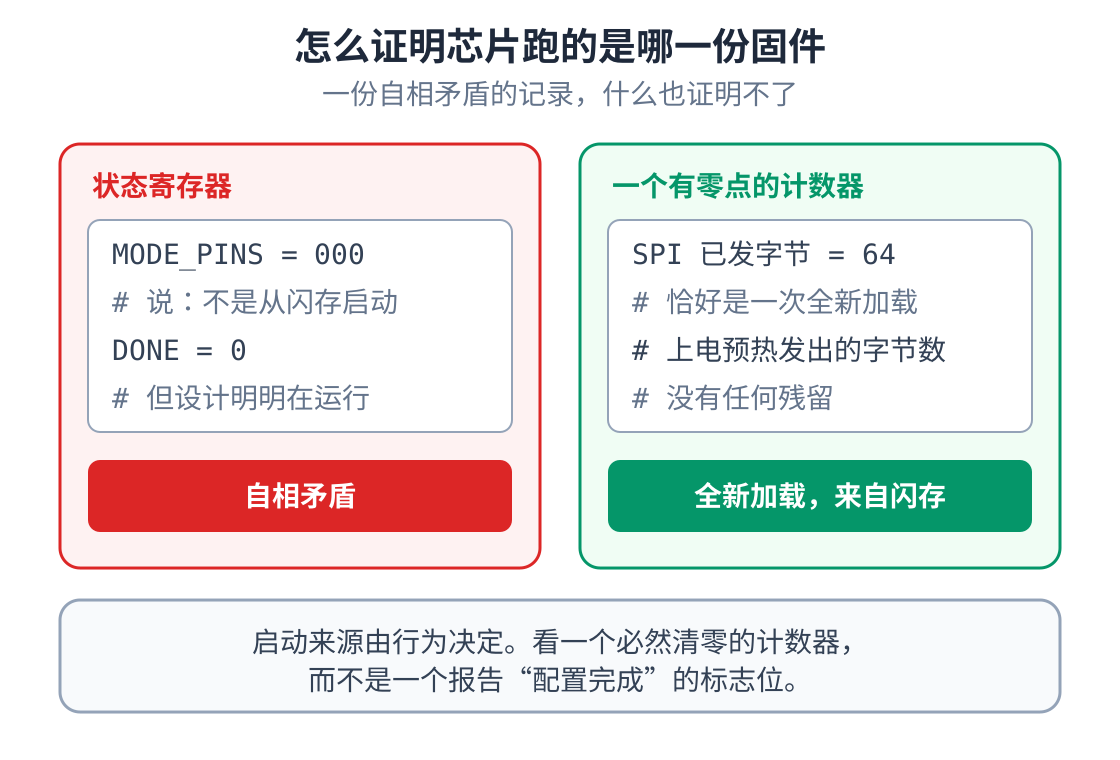

设计里有个计数器，记录闪存接口发过多少字节。读出来是 64：恰好是一次全新加载上电预热发出的字节数， 一个都不多。这个计数器过不了一次重新加载，所以能读出 64，只可能是从零开始跑起来的。指明启动来源的 是它，任何一个状态标志都做不到。
然后线彻底摘掉。一条寄存器写入走链路发过去，回执先离开链路，芯片再重启，这样一次沉默的失败永远不会 被当成一次沉默的成功。芯片通过片内重新配置接口从闪存重新加载自己，几秒后链路重锁，两端都在新固件上 应答。
从这以后，给第二颗芯片换固件就是一次远程更新。主机把新固件写进闪存，发一条命令，芯片带着它回来。 断电重来，它还是带着它回来。
同一套流程，跑在更宽的链路上
后来这套流程又在更宽的通路上跑了一遍：两条通道捆绑起来，芯片内部的数据通路也加宽，让捆绑出来的带宽 真正用得上。同一批回环测试从每秒 3.0 千兆涨到 5.24 千兆，链路自己的上限也挪得足够远，于是瓶颈从线上 搬进了芯片里。
在捆绑通路上，整套更新从头跑到尾：9.54 兆字节，146 个扇区擦除、写入并校验，没有一个字节不符，用时 295 秒，随后远程重启，每一项检查都在第一次读取时就应答。烧写和重启这两件事，现在跑在它们自己烧出来的 系统之上。
留下的三条准则
这三条都写回了框架，成了每次构建都会跑的检查。
信行为，不信记录。从一个运行中的设计读出的状态寄存器，同时报告了两件不可能都成立的事。真发一次 命令，让硬件自己回答。
回执先走，动作后发。以重启收尾的命令会丢掉自己的回复，于是在主机看来，成功和失败长得一模一样。 回执先离开，芯片才重启。
启动来源的证据要有零点。想知道芯片跑的是哪一份固件，就看一个在全新加载时必然清零的计数器。配置 有没有报告成功，跟固件从哪里来没有关系。
上一篇的结尾说，接线关系从此是测出来的，不是假设出来的。这一篇把同样的话送给启动方式。图纸说是一个 设置，寄存器说是另一个，都不算数。算数的，是芯片真的从自己的闪存跑起来的那一刻。
这根线上只剩在线调试一件事，而那件事同样有把调试流量搬到网络上的标准做法。等它也挪到这条链路上， 这根线就彻底不用了。
